Bomba Submersível
EPI'S
Finalidade
SPV P20C2 – Projetadas e construídas levando-se em conta as mais rigorosas condições de trabalho, no recalque de águas sujas, brutas, com areia e sólidos em suspensão, na proporção de até 30%.
SPV EG-400 – Projetadas e construídas para trabalharem no recalque de águas servidas, sujas, fecais, pluviais e esgoto, em residências, prédios, indústrias, hotéis, hospitais, etc.
SPV P40CS1 – Projetadas e construídas para enfrentar as mais rigorosas condições de trabalho nas construções civis, indústrias, minerações e instalações agrícolas.

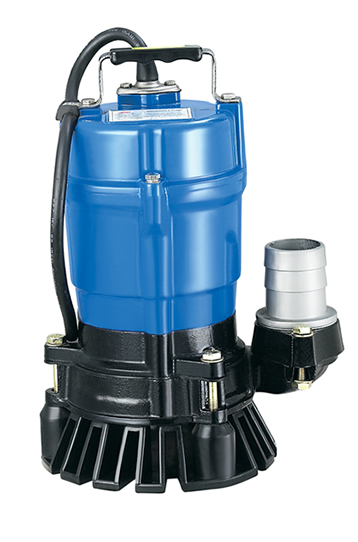

Tsurumi HS2-4S- Aplica-se a resíduos de drenagem de água em fábricas, indústrias, residências, hospitais, hotéis, construção em geral, e agricultura de irrigação.
Tsurumi VXm 10/50- Aplica-se a resíduos de drenagem de água em fábricas, indústrias, residências, hospitais, hotéis, construção em geral, de esgotos municipais, e agricultura de irrigação.
ABS Robusta 250M- Ideal para recalque de esgoto em edifícios residenciais e instalações comerciais, como industrias,hotéis, hospitais, entre outros. Drenagem de águas sujas, viscosa, fecais e brutas. Possui ampla utilização no setor agroindustrial no recalque de chorume e esterco liquido para adubagem de lavouras.
É imprescindível seguir as determinações da NR 18.
- Características
| CARACTERÍSTICAS TÉCNICAS | Fabricante | SPV | TSURUMI | ABS | |||||
| Modelo | P20 C2 | EG 400 | P40 CS1 | HS2-4S | VXm 15/50 | Robusta 250M | |||
| Peso do equipamento (kg) | 16,4 | 17,2 | 54 | 11,3 | 15 | 14 | |||
| Amperagem | 4,8 | 4,6 | 12,8 | 2,6 | 4,8 | 5 | |||
| Comprimento do cabo (metros) | 5 | 10 | 10 | 10 | 5 | 5 | |||
| Recalque | 2″ | 2″ | 4″ | 2″ | 2″ | 2″ | |||
| Potência motor elétrico (CV) | 2 | 1 | 4,5 | 0,5 | 0,5 | 0,5 | |||
| Voltagem | 220 Trif. | 220 Trif. | 220 Trif. | 220 Monof. | 220 Monof. | 220 Monof. | |||
| Rotação do motor (RPM) | 3450 | 3450 | 3440 | 3450 | 3450 | 3450 | |||
| Altura manométrica (metros) | 2 a 17 | 2 a 20 | 1 a 15 | 1 a 10 | 1,5 a 7 | 2 a 10 | |||
| Vazão (litros/minuto) | 505 a 95 | 470 a 40 | 1350 a 100 | 207 a 8 | 400 a 50 | 275 a 7 | |||
Instale a mangueira ao conector da mangueira até o seu limite e prenda-a com uma abraçadeira. Levante a bomba segurando-a firmemente com as mãos ou amarrando uma corda ou corrente a alça. Instale a bomba com nível suficiente de água, e livre de impedimentos. O nível contínuo de água necessário para funcionamento é de no mínimo 90 mm. A ponta da mangueira (saída de água) deverá estar acima da superfície da água. Utilize a bomba na posição vertical. Para previnir que a bomba afunde na lama, e passe a sugar lama ou areia, a mesma deve ficar suspensa a 30 cm do fundo.
Conforme NR 18 a execução e manutenção das instalações elétricas devem ser realizadas por trabalhador qualificado e a supervisão por profissional legalmente habilitado. Assegure-se de que a voltagem da rede é a mesma do equipamento. A ligação elétrica deve ser feita por intermédio de conjunto tomada / plug macho. Utilize a energia elétrica de uma tomada exclusiva acima de 15 A. Compartilhar a tomada com outros equipamentos, pode ocasionar superaquecimento da tomada O cabo de ligação e possíveis extensões deverão ser compostos por cabos de condução elétrica com proteção mecânica, do tipo PP com secção de 4,0 mm². O cabo de ligação deverá ser inteiriço, sem emendas, para não haver correntes de fuga, nem estar enrolado, tendo no maximo 50 mts de compr. O circuito de alimentação deverá ser protegido por interruptor de corrente de fuga do tipo “DR”. Verifique os acessórios que acompanham o equipamento para sua segurança e exatidão no trabalho a ser realizado. Para maior segurança utilize os EPI’s necessários para o serviço a ser executado. Não utilize esta bomba com outros liquidos tais como, óleo, água salgada ou solventes orgânicos. Sob nenhuma circunstância instale ou movimente a bomba suspendendo-a pelo cabo força. O cabo pode ser danificado causando choque elétrico ou fogo. Evite funcionar a bomba a seco ou suspensa no ar, isto acarretará não apenas uma diminuição da performance como pode levar a um mau funcionamento da bomba, ou resultar em lesões ou outro acidente grave. Certifique-se de que nenhum objeto estranho como pregos ou outros objetos metálicos sejam sugados para a bomba. Curvas fechadas na mangueira podem causar bolsões de ar, corrija sempre que a bomba estiver trabalhando.Se a bomba ficar fora de uso por um tempo prolongado, lave e seque completamente, e guarde em local coberto. Se a bomba é deixada instalada na água, ela deve funcionar em intervalos regulares (aprox. 1 vez por semana).
